单波长探测器在半导体制造中的应用

2025-04-22 28

单波长探测器是一种能够对单一特定波长的光或其他电磁辐射进行探测和测量的仪器设备。

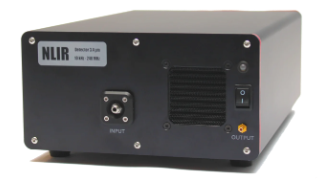

单波长探测器

刻蚀工艺监测

- 刻蚀深度控制:在半导体刻蚀工艺中,需要精确控制刻蚀的深度。单波长探测器可以利用光的反射或散射原理来监测刻蚀过程。当刻蚀进行时,晶圆表面的微观结构发生变化,对特定波长光的反射或散射特性也会相应改变。通过单波长探测器实时监测这种光学特性的变化,就可以精确地推算出刻蚀的深度,从而实现对刻蚀深度的精确控制,确保刻蚀后的结构符合设计要求。

- 刻蚀终点检测:刻蚀终点的准确判断对于半导体制造至关重要。单波长探测器可以监测刻蚀过程中产生的等离子体发射光谱或晶圆表面的光学信号变化。当刻蚀到达终点时,等离子体中的特定成分或晶圆表面的光学特性会发生明显变化,单波长探测器能够敏锐地捕捉到这些变化,及时发出刻蚀终点信号,避免过度刻蚀或刻蚀不足,提高刻蚀工艺的精度和重复性。

封装测试

- 芯片键合质量检测:在芯片封装过程中,芯片与基板之间的键合质量直接影响器件的性能和可靠性。单波长探测器可以通过检测键合区域在特定波长下的光学特性来评估键合质量。例如,利用红外光照射键合区域,由于键合界面的质量差异会导致红外光的吸收或散射不同,单波长探测器可以检测到这种差异,从而判断键合是否存在空洞、裂缝等缺陷,确保封装质量。

- 光学特性测试:对于一些具有光学功能的半导体器件,如发光二极管(LED)、激光二极管等,单波长探测器用于测试其光学特性。以LED为例,单波长探测器可以测量LED在特定波长下的发光强度、光谱分布等参数,从而对LED的性能进行评估和筛选,保证产品符合质量标准。同时,在半导体激光器的生产中,单波长探测器可用于精确测量激光的波长、功率等关键参数,确保激光器的性能稳定和一致性。

单波长探测器欢迎咨询中瑞先创400-001-3352
