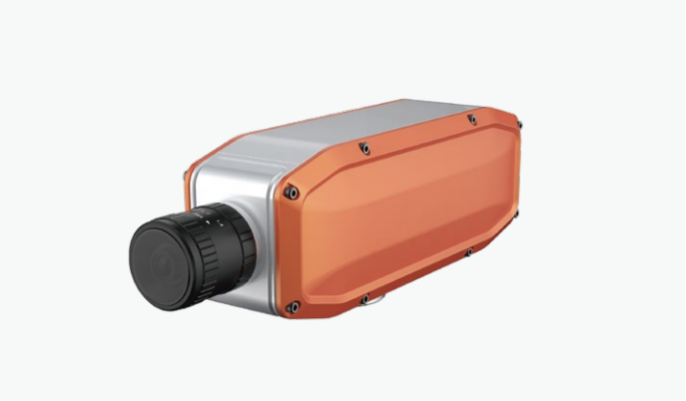

高光谱相机BS-1X系列（线扫描）
高光谱相机BS-1X系列（线扫描）
高光谱相机BS-1X系列（线扫描）

详细内容 规格参数
可见光：
·  光谱范围：400-700nm，波长分辨率优于2.5nm，可达600个光谱通道
· 采集速度：全谱段可达41HZ，波段选择后最高390Hz（支持多区域波段选择）
·  广泛应用于印刷，纺织等各种工业制品的表面颜色、纹理检测，   颜色测量单像素重复性 可达dE*ab<0.1

可见光近红外（400-1000nm）：
·  波长分辨率优于2.5nm，可达1200个光谱通道
· 空间像素数可达1920

可见光近红外短波红外（400-1700nm）：
· 波长分辨率优于13nm，可达680个光谱通道
· 空间像素数可达1280

短波红外（900-1700nm）：
· 波长分辨率优于8nm，可达254个光谱通道
· 空间像素数可达320

短波红外（1400-2500nm）：
· 波长分辨率优于12nm，可达210个光谱通道
· 空间像素数可达320

测量原理：



典型应用：
型号 BS-1A BS-15 BS-14 BS-13 BS-12 BS-10
电气参数
探测器 InGaAs InGaAs CMOS
机械尺寸
重量 4.4 kg 2630 g 1.3 kg 1250 g 1250 g 1250 g
基础参数
信噪比 300/1 600/1 600/1 600/1 600/1 500/1
光谱范围 1400-2500nm 900-1700nm 400-1700nm 400-1000nm 400-1000nm 400-700nm
通道数 210 254 680 1200 1200 600
尺寸 47.2cm*14.6 cm*122mm 31.3cmx8.7 cmx9.6cm 22cm*11 cm*9.5cm 22.8cmx7 cmx8.6cm 22.8cmx7 cmx8.6cm 22.8cmx7 cmx8.6cm
像素尺寸（µm） 5.86um
功耗 36w 5W 5W 5W 5W 5W
分光方式 透射光栅 透射光栅 透射光栅 透射光栅 透射光栅 透射光栅
成像速度 509fps 200Hz 100fps 全波段128Hz ROI后可 实现3300Hz 全波段41Hz ROI后可 实现390Hz 全波段41Hz ROI后可实 现390Hz
光谱分辨率 12 nm 8 nm 13 nm 2.5 nm 2.5 nm 2.5 nm
狭缝宽度 25 um 25 um 25 um 23 um 25 um 25 um
透射效率 60% 60% 60% 60% 60% 50%
杂散光 0.5% 0.5% 1% 0.5% 0.5% 0.5%
像素大小 20*20um 30um 5um*5um 5.86um 5.86um
探测器类型 InGaAs CMOS CMOS
配件 镜头、USB 线、电源 千兆网 传输线 镜头、USB 线、电源 USB3.0 传输线 USB3.0 传输线 USB3.0 传输线
ROI / 单个区域 多个区域 多个区域 单个区域 单个区域
相机输出 USB3.1 千兆网 USB3.0 USB3.0 USB3.0 USB3.0
相机接口 C-Mount C-Mount C-Mount C-Mount C-Mount C-Mount
